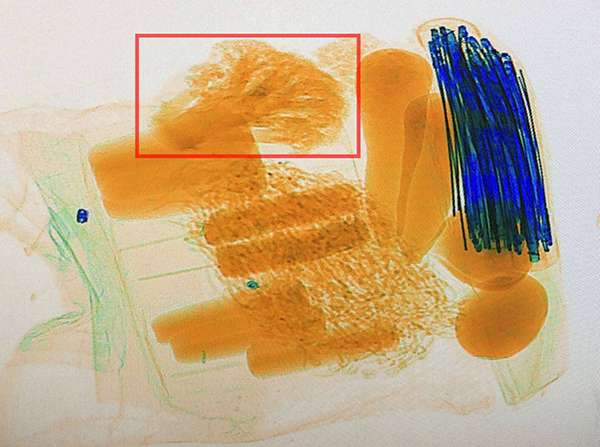

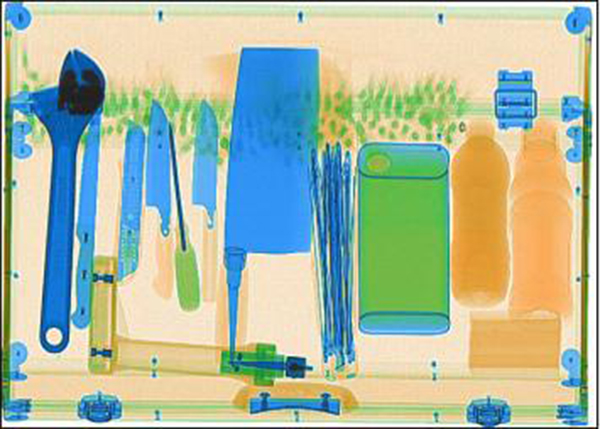

物品經過X射線的穿射后,X 射線安檢機設備按照物質等效原子序數范圍 ,賦予物品一定的顏色, 并在顯示器上顯示。在顯示器上顯示的圖像從廣義上分為4類: ①橙色;②藍色 :③綠色:④紅色。 X射線設備對等效原子序數小于10 的有機物賦予橙色,對等效原子序數大于18 的無機物賦予藍色,對介于兩類材料之間的物質或這兩類材料的混合物賦予綠色。

(1)紅色一非常厚、X射線穿不透的物體

圖像顯示為紅色的物體主要是密度大或體積厚的物體。因?yàn)槊芏容^大,體積較厚嚴重削弱X射線的穿透力,X 射線無法有效地穿透物體,就會使探測板無法正常接收X射線。這時探測板將向CAG 板發出信號 ,經過DSP、ALU和 vGA 板處理后,將以紅色的圖像顯示在x射線安檢機顯示器上。

(2)橙色—有機物(原子序數小于10的物質 )

橙色是有機物在顯示器上顯示的顏色,常見的有機物如水、油、炸藥、油漆和香蕉水等物體。在X射線安檢機的使用規則中規定有機物是指由原子序數小于 10的化學元素組成的物體,這些物體主要是由氫、碳、氮和氧組成。無論任何物質只要其組成元素中大部分的元素是由這4種元素組成 ,則顯示在x射線安檢機顯示器上的圖像顏色均為橙黃色、暗黃色和土黃色。

用X射線安檢機判斷一個物品是否是有機物,最主要是根據其在x 射線安檢機顯示器上顯示的形狀和顏色,由于有機物數量繁多,形狀多樣 , 相似性強,所以判斷起來比較麻煩。例如炸藥尤其是TNT炸藥, 其形狀和顯示的顏色與肥皂極為相似 ,判斷起來頗為困難,這就要求安檢人員不但要了解其形狀和顯示顏色, 還要根據它周圍所在的物品來判斷。另外各種油類放在相同的容器內顯示的圖像顏色也差不多。

(3)綠色一混合物(原子序數在10-17之間的物質 ),以及有機物與無機物的重疊部分

綠色為混合物的顏色,主要的物質為鋁、硅。在X射線安檢機的使用規則中將混合物定義為原子序數在 10-17 之間的物質。另外無機物與有機物重疊時也可能顯示為綠色。這時就需要用無機物與有機物剔除鍵來判斷物體性質。

(4)藍色一一無機物(原子序數大于10的物質 )

藍色為無機物的顏色,如鐵、銅、鋅、鋼等都為無機物,違禁品中的刀、槍等主要由無機物組成。在 X 射線安檢機的使用規則中將無機物定義為由原子序數大于18的元素組成的物質。由于無機物的密度由小到大相差甚遠, 所以不同無機物在x 射線安檢機上顯示的藍色按其密度的大小分為淺藍色、藍色和深藍色。

觀察無機物的最好辦法是用黑白顯示器觀察,因?yàn)楹诎罪@示器顯示的顏色比較單一,只是灰度不同 , 更有利于看清楚物體的形狀,尤其適合對刀槍的檢查。
